铅酸电池管理板

可管理由4级12V铅酸电池串联的48V电池组

最大放电电流30A（无风），60A（有风）

最大充电电流20A

单级电池电压检测精度+-0.05V

RS232串口通信，可读取电压电流剩余容量等数据

　

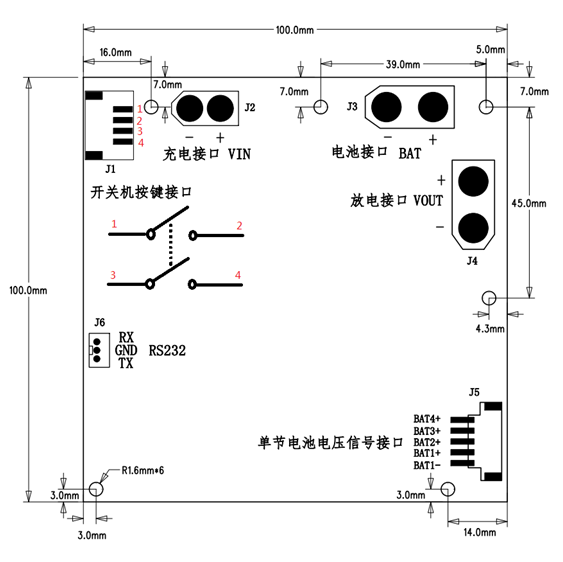

接口说明：

J1：XH2.54-4PIN卧贴连接器

按键开关。短按开机、长按2秒关机。

J2：XT60PB-M端子

充电器接口。具有电池防反灌功能。

J3：XT90PB-M端子：电池接口。

J4：XT90PB-F端子

放电接口。

J5：XH2.54-5PIN卧贴连接器

单节电池电压信号接口。当检测到某节电池电压过高或过低时，对此节电池进行充放电均衡。

J6：PH2.0-3PIN直针连接器。

提供RS232通信功能。TX为本端串口发送数据管脚；GND为主控板数字地；RX为本端串口接受数据管脚。默认波特率：9600bps。
